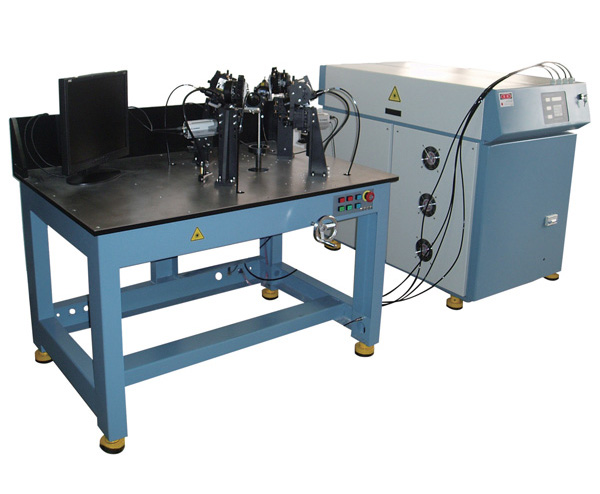

JW-4YF-300/400光纖傳輸激光焊接機
該系列機型具有輸出功率高、能量大、光束模式好、性能可靠、光纖傳輸，可同時對單個或多個工位實現柔性加工等特點。
采用德國的組合式鍍金反射激光控技術，同時使用特有的光束選模及整形技術，較高輸出功率和優良的光束模式。恒流激光電源，脈沖可編程和智能化系統管理，并具有誤差操作和超溫欠水流自動保護。多光路（最多可選六路）光纖傳導分光和分時輸出，易于實現與多種行業的專用夾具、抗震光學平臺、流水線等組合，也可根據客戶需要定做加工平臺，適用性很強。半導體紅光指示定位（可選配CCD軸或旁軸監視）。
適用材料范圍及應用領域
廣泛應用于光通訊器件、顯像管電子槍、導彈探測器、手機震動馬達、發動機火花塞、雷管引擎、汽車車燈和公路照明氙燈燈級的精密焊接等、特別是精密光電零件、傳感器、電子元器件管腳的電焊。
技術參數
激光波長 1064um 光纖輸出數量 4路/6路/6路（最高）
輸出功率 200W/300W/400W 光斑直徑 ≥0.3mm
光束發散角 ≤8mrad 激光去連續工作時間 24h
能量不穩定度 ≤±1.5% 瞄準定位方式 紅光指示配合同軸（或旁軸）監視系統
激光脈沖寬度 0.3-20ms 電力需求 380V/三相五線/50Hz/40A
激光脈沖頻率 0.1-20Hz 主機耗電功率 10KW/12KW/14KW
激光脈沖能量 50J/90J/110J 冷卻方式 2P/3P/3P
|
